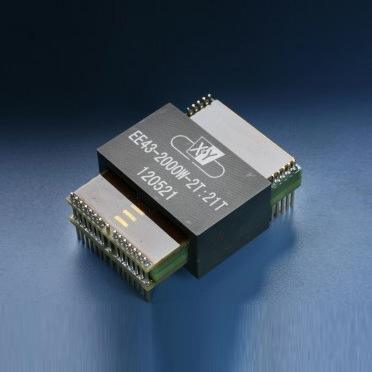

平面變壓器與傳統變壓器的[敏感詞]區別在于鐵芯和線圈繞組。平面變壓器采用小尺寸鐵氧體磁芯，通常采用高頻功率鐵氧體材料制成，高頻時磁芯損耗低；繞組采用多層印制電路板，繞組或銅片層壓在平面高頻磁芯上形成變壓器磁路。該設計具有低的直流銅電阻、低的漏感和分布電容，能夠滿足諧振電路的設計要求。此外，由于磁芯具有良好的磁屏蔽性能，射頻干擾可以被抑制。平面變壓器的優點主要集中在較低的漏感和交流阻抗。繞組間隙越大，漏感越大，能量損耗越大。平面變壓器采用銅箔與電路板的緊密結合，使相鄰匝間的間隙很小，能量損耗很小。
在平面變壓器中，繞組是印刷電路板上的扁平導線或直接由銅制成的導線。扁平的幾何結構減少了在較高的開關頻率下的損耗，即渦流損耗。因此，可以有效地利用銅導體的表面導電性，其效率遠高于傳統變壓器。另外，利用兩個繞組之間的不同距離，得到了漏感和交流阻抗。平面變壓器的另一個重要優點是它的低高度，這使得在鐵心上設置更多的匝數成為可能。高功率密度變換器需要的磁性元件很小，平面變壓器很好地滿足了這一要求。
